２　ＧＰＳの機能

�@現在使用している「ＧＡＲＭＩＮ社」のＧＰＳについて説明します。

機能が非常に豊富なため、以下の解説は登山に最低限必要な機能に限定しています。

（使用機器）
　　ETREX　VISTA　Ｃ　日本版 （カラー、日本語表示）
　　単三乾電池　２本使用　（省エネモードで最大２０時間使用可能）

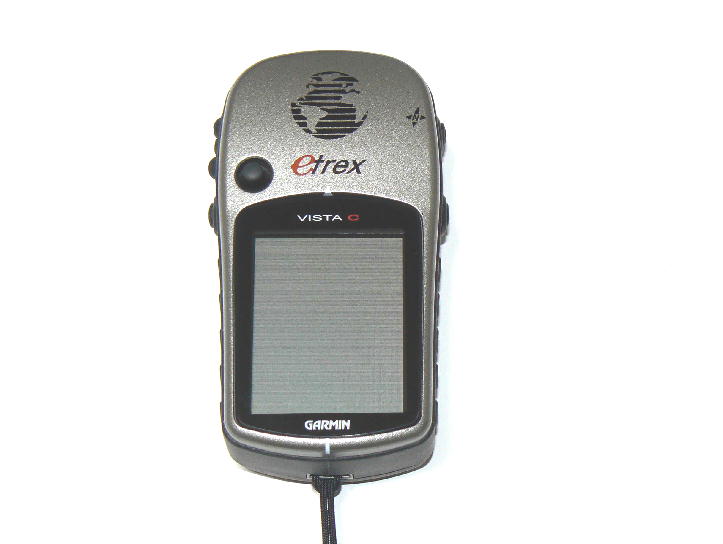

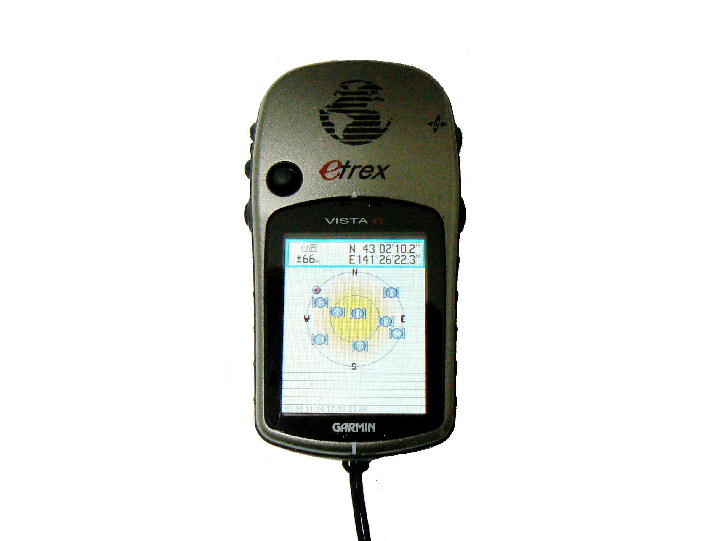

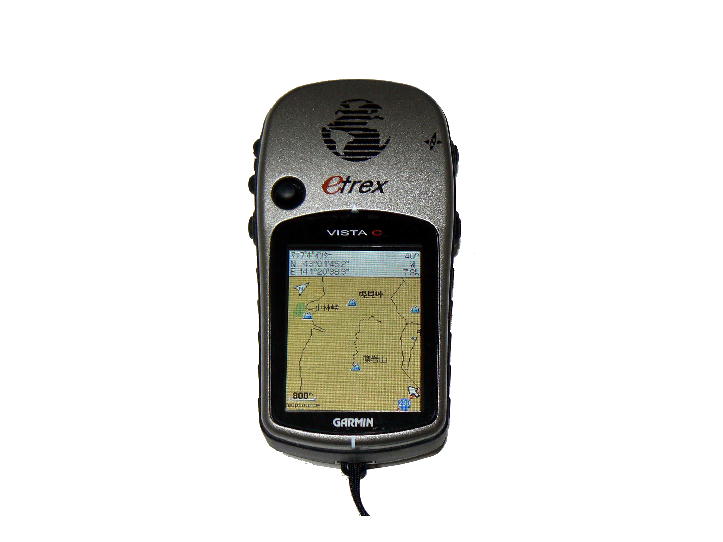

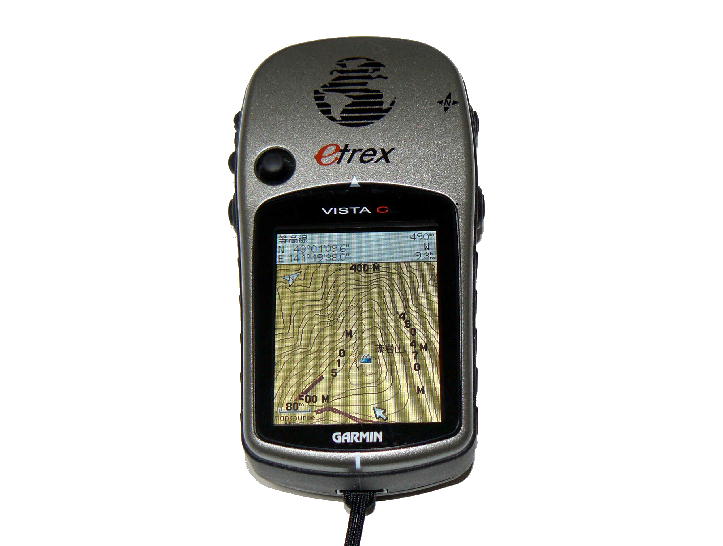

Garmin　ETREX　VISTA　Ｃ　日本版 （カラー、日本語表示）

�A 2006年10月　改良版の「ＶＩＳＴＡ　Ｃｘ　日本版」が発売になりました。

主な改良点は、次のとおりです。
●新たにMicroSDカード装置が追加され、地図格納用のデーター領域がMicroSDカード使用に変わった。
●電池寿命が、単三乾電池２本で約２０時間から３２時間へと大幅に伸びた（省エネモード時）。
●MicroSDカード装置を追加したことにより、記憶できる軌跡ポイント数がmicroSDメモリの範囲内で無制限となった。　（ETREX VISTA Ｃ 日本版　では最大１００００ポイントまで）

●写真のＧＰＳ（VISTA C）は、地図格納データ領域が約３８ＭＢですが、MicroSDカードは２ＧＢ（２０００ＭＢ）の容量のものもあり、広範囲の地図データーを格納する事ができます（別途購入）。
●電池寿命が大幅に伸びたのは、大きな改良点です。
●記憶できる軌跡ポイント数の制限が無くなったことは、詳細データの保存のうえで大きな改良点です。
●ここまで進歩すると、あとはこのままの形状で、ＧＰＳ電波の受信感度を飛躍的に向上させた新製品の発売を望むばかりです。

�B 2007年10月頃　高感度版の「ＶＩＳＴＡ　ＨＣｘ　日本版」が発売になりました。

この製品は、受信部に新たに高感度品が使用されています。従来のＣｘの仕様はそのままで受信部のみが改良されているようです。
電池寿命は28時間から25時間に3時間分減っています。（通常モード）　省電力モードの有無不明
ネットで調べたら、購入した人は全員が高感度を評価していますので、大幅に衛星捕捉能力が向上しているものと思われます。
この製品は今回の改良でほぼ完成の域に達したと思われます。
高感度・高測位精度・カラー化・カードスロット装備（メモリ制限なし）と、必要な機能は総て揃いました。

�C2008年03月に「Vista HCx 日本版」を購入しました。 ・感度について 　今までマンションの室内ではＧＰＳ衛星の電波は受信できませんでしたが、このVista HCxは窓の近くで正常に受信することができました。 　かなり高感度になっているようです。 ・マイクロＳＤについて 　マイクロＳＤのファイルフォーマットは「ＦＡＴ形式」です。パソコンで初期化できます。 　マイクロＳＤに軌跡ログを記憶するためには、「軌跡ログ設定」画面の「データーカード設定」を選択して、「データーカードに軌跡保存」にチェックを入れます。 　記憶は一日単位で、「YYYYMMDD．GPX」という名称のファイルが作成されます。 　記憶内容は、内蔵メモリー（Max10,000ポイント）に格納される内容と全く同じです。 　このGPXファイルは、カシミール３Ｄの軌跡ログにそのまま追加することができ、カシミール３Ｄで正常に動作します。 　ＧＰＳ装置側でマイクロＳＤに記憶した軌跡を呼び出して利用することはできません。利用できるのはパソコンのみです。 　私は１ＧＢのマイクロＳＤを購入しました。 　1/25000地形図（全道分、300MB）を入れても、まだ640MBの余裕がありますので、一年間分の軌跡ログを余裕で保存できます。 （2010/07/01　追加） 　マイクロＳＤに保存する軌跡ログの件数に制限値が存在することが判りました。 　運用上は問題ない範囲の制限値ですが、パソコンに全ての軌跡ログを保存するようにしている場合は、「１３　ＧＰＳ軌跡ログの格納件数の制限について」を参考にしてください。 ・軌跡ログについて 　従来と同じく内蔵メモリー（Max10,000ポイント）を備えています。 　「軌跡」画面で軌跡ログの「ON」にチェックを入れると、内蔵メモリーに軌跡が記憶されます。（従来どおり） 　ＧＰＳ装置で利用できる軌跡はこの「軌跡」画面の「保存軌跡」のみです。 　出発地点に戻る軌跡ナビを利用する場合は、その時点で軌跡ログを保存して、保存した軌跡を選んで軌跡ナビを行います。 ・パソコンとの接続 (1) 内蔵メモリーの内容をパソコン（カシミール３Ｄ）に取り込む場合　（従来どおり） 　　カシミール３Ｄを起動します。 　　パソコンとＧＰＳをＵＳＢケーブルで接続して、ＧＰＳの電源を入れます。 　　カシミール３Ｄの「通信」機能を利用して軌跡データーをパソコンに取り込みます。 (2) マイクロＳＤのファイルをパソコンに取り込む場合。 　　パソコンとＧＰＳをＵＳＢケーブルで接続して、ＧＰＳの電源を入れます。 　【ＧＰＳ操作】 　　メインメニュー　→　設定　→　インターフェイス　と操作して、インターフェイス画面が表示されている状態で、スティックを押します。 　　これで、マイクロＳＤが一つのファイルとして、パソコンに認識されます。 　　操作マニュアルでは、このマイクロＳＤはパソコンでは「Ｆ：」として認識され、この「Ｆ：」がすでに存在すると認識されないと記述されています。 　　しかし、Windows ＸＰ pro では未使用のドライブ記号が割り当てられて、通常のリムーバルディスクとして認識されました。 　　Windowsソフトのエクスプローラで普通に操作できます。 　　処理が完了したら、ＧＰＳの電源をＯＦＦにして終了します。

（行動中に使用する機能）

●緯度経度の表示
　「Hddd　mm　SS.S 」 で緯度経度を２段表示します。
　　受信状態が良好であれば、最高精度で誤差±５ｍ程度になります。
　　1/25000地形図では1mmが２５ｍですので、地図上の誤差が1mm以内になります。

起動／衛星状態ページ 画面の上方に緯度・経度を表示します。 位置誤差も表示します。

●高度（ｍ）の表示
　気圧高度計を内蔵しています。
　ＧＰＳ電波からも高度を計算していますが、気圧高度計よりも誤差が大きいと云われています。

高度ページ 画面下方に現在高度を表示します。

●軌跡の表示
　ディスプレイ上に歩いた軌跡を表示します。
　表示縮尺の拡大・縮小ができます。

		地図ページ 当日のＧＰＳの軌跡を表示します。 地図が格納されていると、地図上に合成表示します。

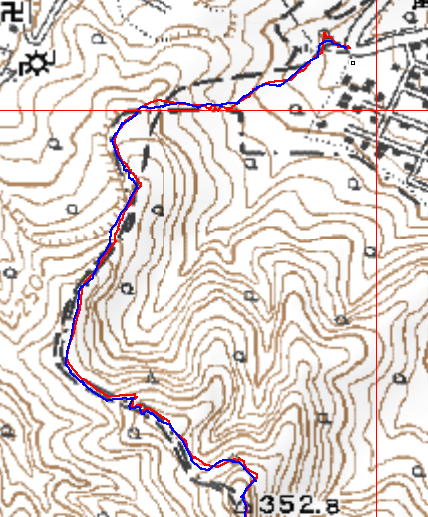

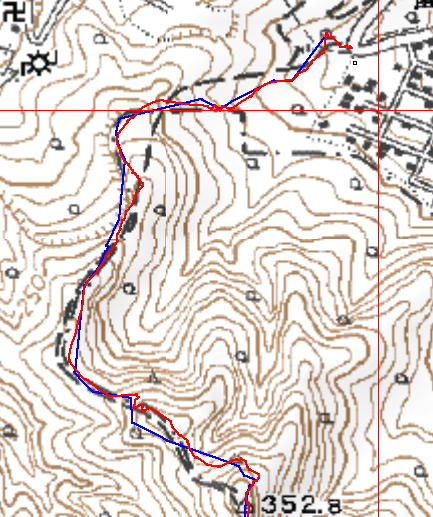

		ＧＰＳ軌跡の拡大表示 表示する縮尺を変更できます。 藻岩山から延びている線が軌跡ログです。

●地図の表示
　　別売の１０ｍ等高線仕様地図（ただし登山道の表示なし）を表示できます。
　　地図は現在位置に連動して表示されます。表示縮尺の拡大・縮小ができます。
　　狭い範囲しか表示できないので、1/25000地形図の代わりには使用できません。

		地図ページ

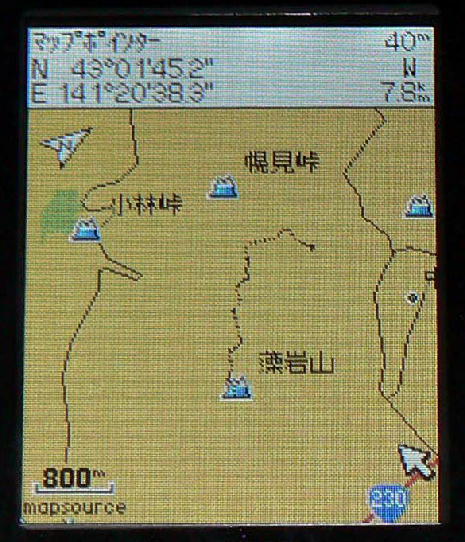

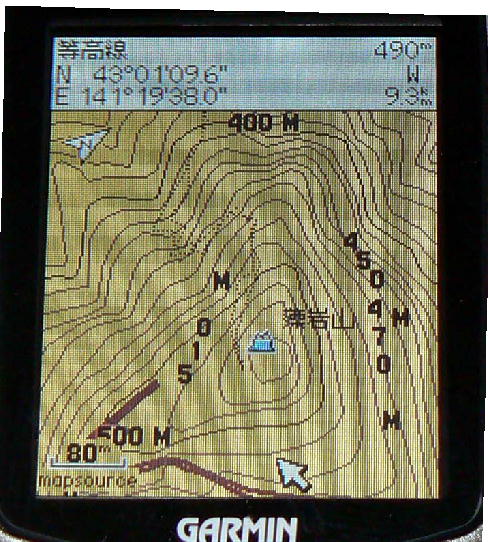

		JAPAN TOPO-10M　地図を表示。 表示する縮尺を変更できます。

（道迷い時に使用する機能）

●トレースバック（軌跡ナビ）
　当日の軌跡を一旦軌跡ログに格納します。
　その後、軌跡ナビを選択してトレースバック（軌跡ナビ）を開始します。
　画面上に進む方向が表示されますので、それに従って進むと出発地点に戻ることができます。

（注意点）
軌跡ログに格納する場合に、当日の軌跡データを間引きして格納（最大５００ポイントに圧縮）しますので、条件によっては細かいジグザグが再現されない場合があります。

実際に使用する場合に慌てないようにするために、登山道のしっかりした山で何度か練習して、使い方を習熟しておくことが必要です。また、その性能の限界についても把握しておくことが必要です。

この機種になって、画面上に軌跡ログも表示され、それに従って戻るように行動できますので、以前の機種のように進行方向が矢印表示だけの場合よりも、格段に進歩しています。 曲がり角では、予告画面がでて分かり易く誘導します。

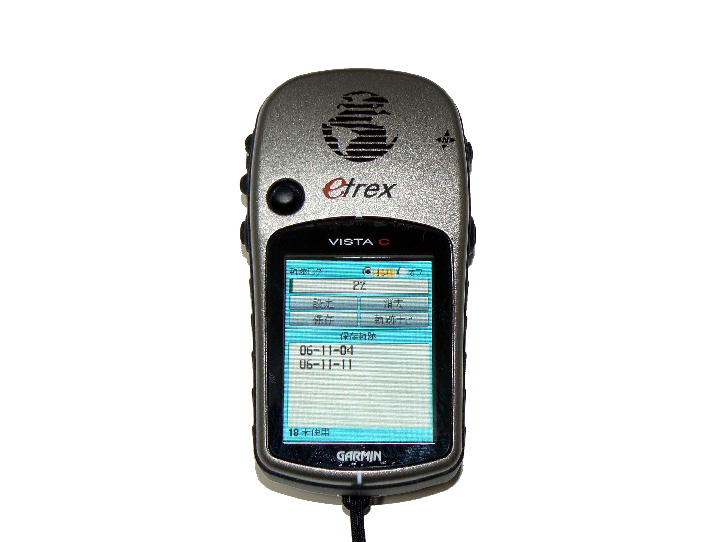

軌跡ページ 軌跡ログは最大２０件格納できます。 １ログは最大５００ポイント。

（記録用資料として使用する機能）

●総上昇量（ｍ）
　縦走路などを歩いた場合に、合計の上昇量を知るのに便利です。

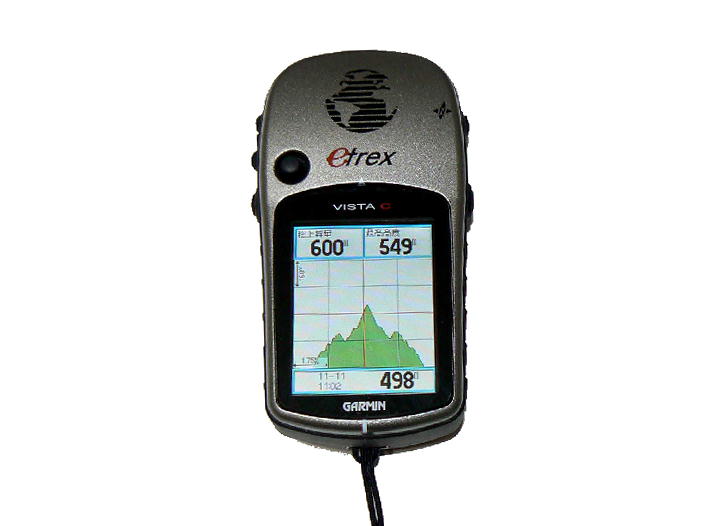

高度ページ 画面上方に表示します。

●積算距離（ｋｍ）（ｍ）
　当日の移動距離を積算して表示します。　表示＝○○．○○km

		トリップコンピュータページ

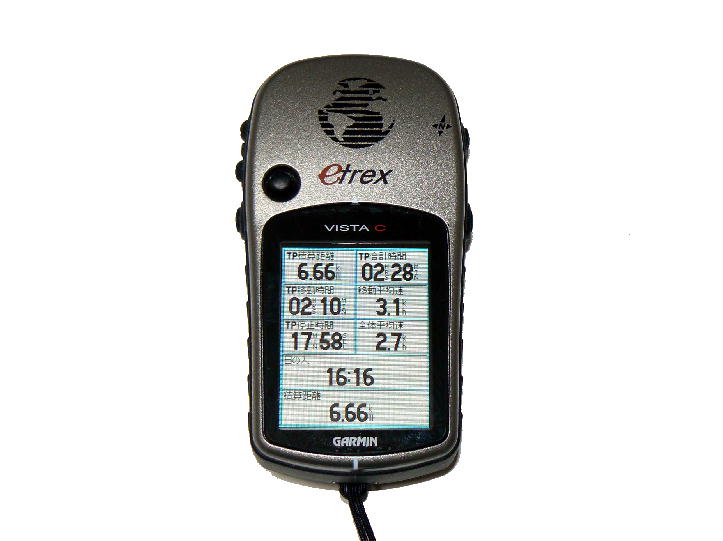

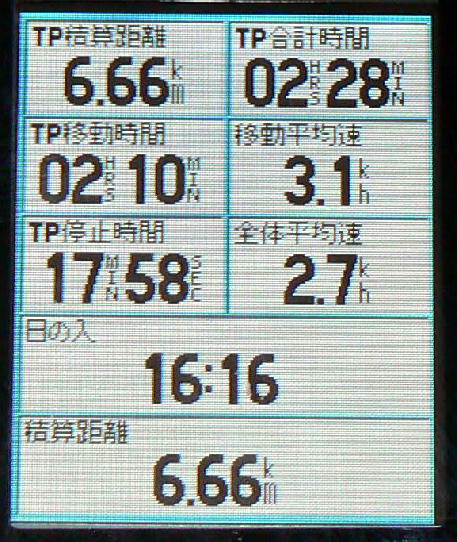

		画面上方に積算距離を表示します。 積算距離の他、各種のデーターを表示。 表示するデータは入れ替えできます。

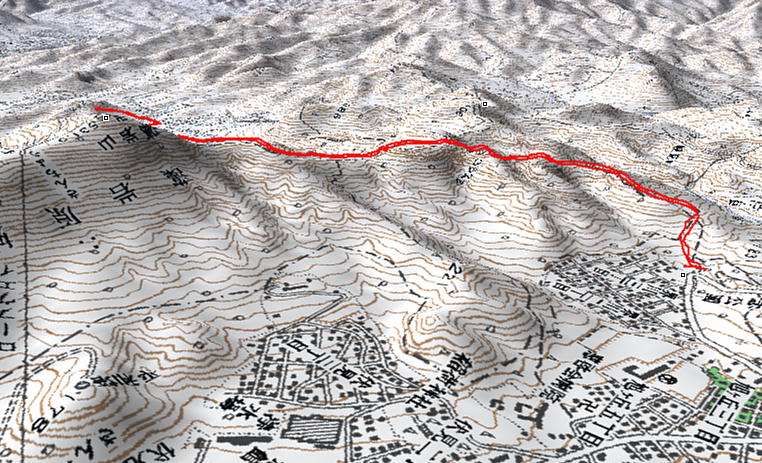

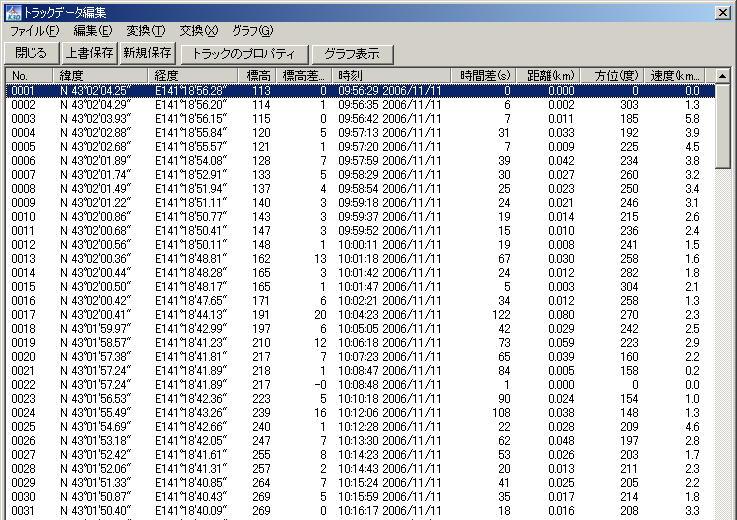

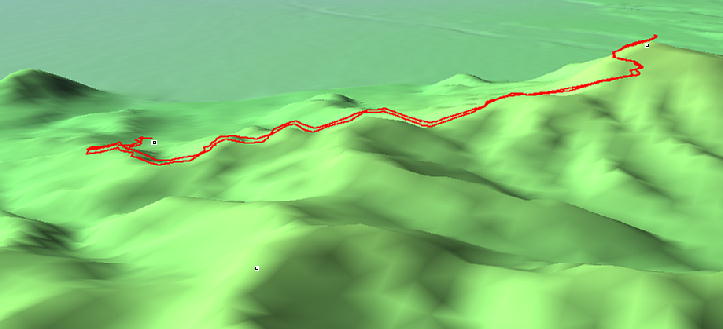

●地図に軌跡表示（カシミール３Ｄ・山旅倶楽部使用）
　無料ソフト「カシミール３Ｄ」に、ＧＰＳ軌跡を格納して利用します。
　有償の「山旅倶楽部のオンライン地図」を使用して、パソコン画面で1/25000地形図上にＧＰＳ軌跡を合成表示させ、保存したり印刷出力したりすることができます。

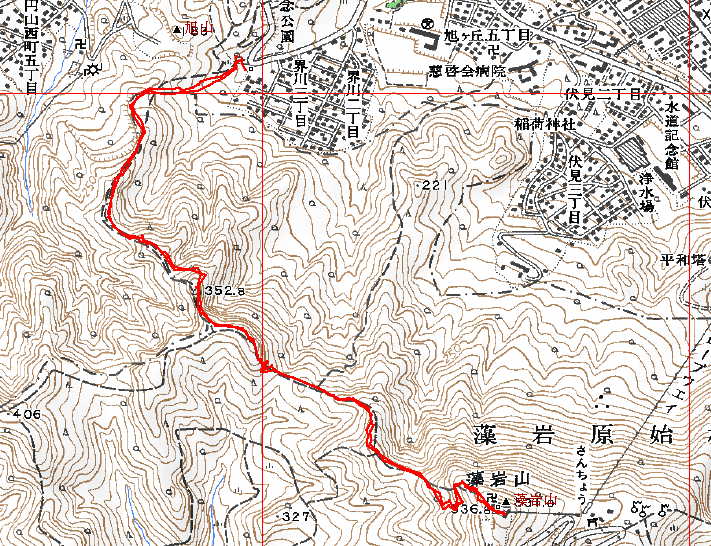

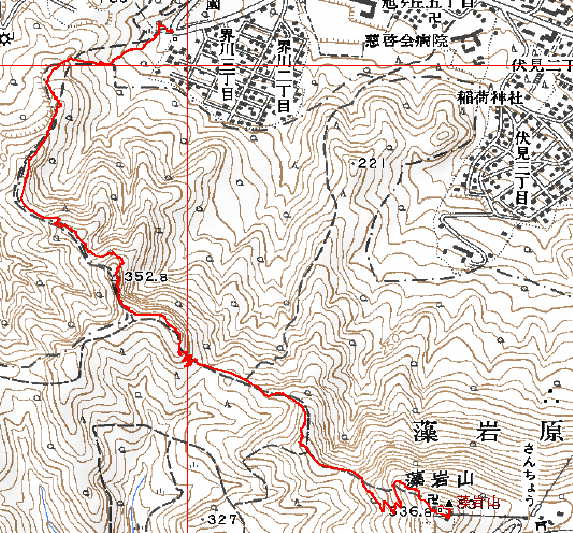

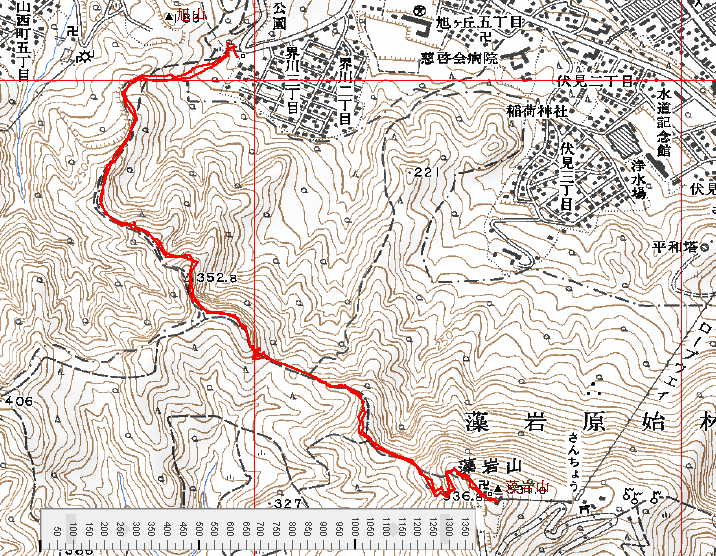

1/25000地形図 軌跡ログを合成して表示（印刷） カシミール３Ｄを使用して作成

●距離・高度グラフ（カシミール３Ｄ・山旅倶楽部使用）
　無料ソフト「カシミール３Ｄ」にＧＰＳ軌跡を格納して利用します。
　「カシミール３Ｄ」を使用して、距離（横軸）・高度（縦軸）のグラフを作成できます。　
　登山道の全容を把握するのに便利です。この他にも、色々なグラフが作成できます。

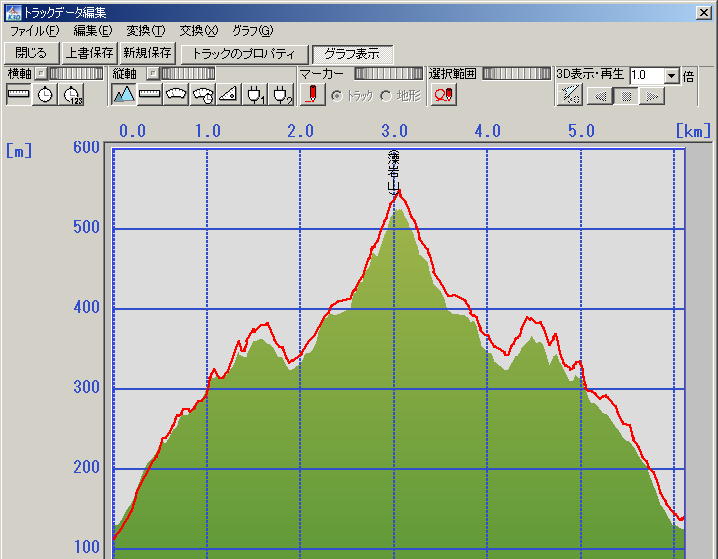

距離・高度グラフ 軌跡ログを使用 カシミール３Ｄを使用して作成

（山行の準備のために使用する機能）

●断面図（カシミール３Ｄ・山旅倶楽部使用）
　無料ソフト「カシミール３Ｄ」と有償の「山旅倶楽部のオンライン地図」を使用します。
　パソコン画面上に1/25000地形図を表示させて、「断面図」の作成を選択して、予定登山道の上を一定間隔でマウスをクリックしていきます。
　小ピークやコルを逃さずにクリックしますと、より正確な断面図が描けます。
　確定させると断面図を表示します。断面図は事前に登山道の全容を把握するのに非常に便利です。
　ただし、地図上の登山道には細かなジグザグは表現されていないので、実際の移動距離は断面図より多くなります。
　また、１０ｍ未満のアップダウンが続いている登山道では、実際の総上昇量（累積標高）は、断面図の累積標高よりも多くなります。

（参考）
　等高線の表示は１０ｍ間隔ですので、１０ｍ未満のアップダウンは地図には表示されていません。
　従って地図上では平坦に見えても、実際の登山道では険しい細かなアップダウンが連続していることがあります。
　地形図だけでなく、ガイドブックなどでも登山道の状態を把握しておくことが必須です。

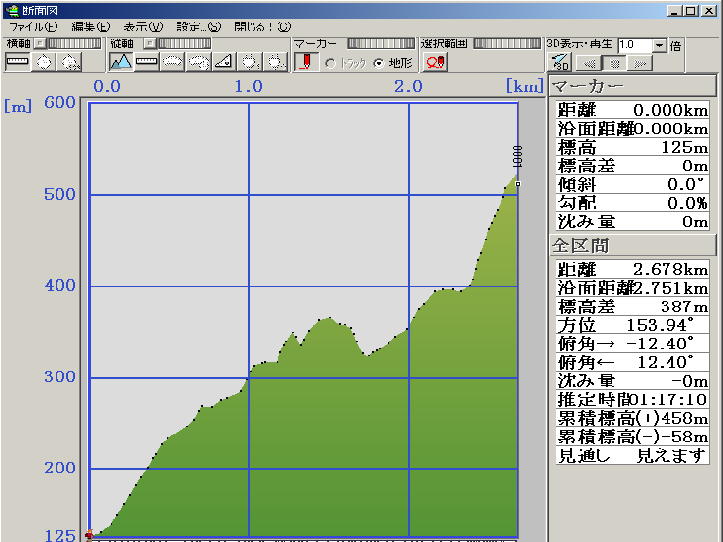

断面図 カシミール３Ｄを使用して作成

このページのＴＯＰへ

４　地図の準備

1/25000地形図
国土地理院の発行する1/25000地形図を使用します。
緯度経度はそれぞれ「度・分・秒」で表示されます。
1/25000地形図の緯度経度の「１分」毎に正確に直線を引きます。
その直線の邪魔にならないところに、「度・分」を書き込みます。

最近販売されている地形図には、「日本測地系」と「世界測地系」の両方の値が表示されているので、必ず「日本測地系」に基づいて線を書き込みます。

主要な山域では、1/25000地形図に１分ごとに緯度経度を書き込んだ、ＧＰＳ利用を前提にした登山地図が販売されています。この登山地図を使用する場合は、登山地図の測地系にＧＰＳ装置の測地系を合わせる必要があります。

写真の地図は、山旅倶楽部のオンライン地図を緯度経度表示で印刷したものです。
ほぼ正確な縮尺で1/25000地形図が印刷されています。
オンライン地図では、任意の範囲を指定して一枚に印刷できますので、非常に便利です。

国土地理院の地図を使用する場合、登山道が複数の地図にまたがっている場合には、複数の地図を携帯する必要があります。また、使う場合も地図をつき合わせて見る必要があるなどかなり不便ですが、オンライン地図の印刷出力でこの不便が解消されます。

広い範囲を指定して印刷出力すると、貼り合わせる糊代を空けて、複数枚に分割して印刷出力しますので、簡単に貼り合わせることができます。

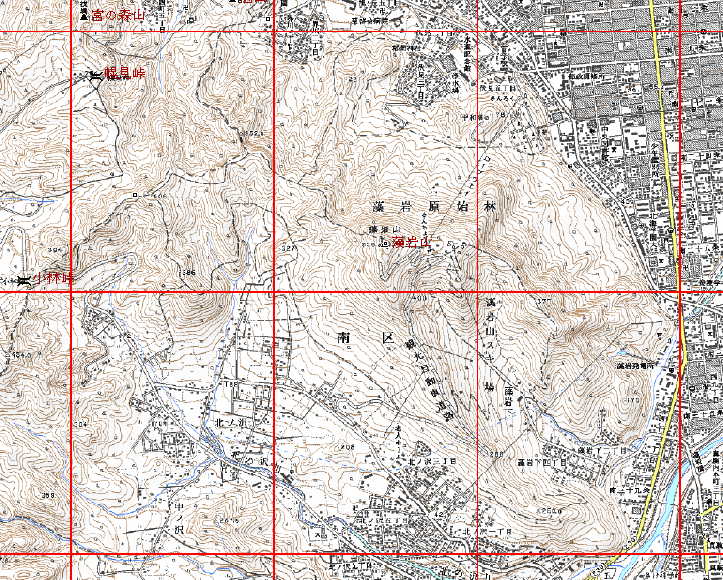

1/25000地形図 １分単位の直線は強調表示しています。

測地系（日本測地系と世界測地系）
我が国では、明治政府が近代国家に不可欠な全国の正確な地図である５万分の１地形図を作るために、基準点網を全国に整備しました。
この時、東京天文台の経度・緯度が天文観測により決定され、この位置が現在の日本経緯度原点となりました。
この測地基準系を「日本測地系」と呼んでいます。
しかし、人工衛星などにより地球規模の観測ができるようになった今日では、日本測地系は、残念ながら、地球全体によく適合した測地基準系であるとは言えなくなってしまいました。

一方で、地球全体によく適合した測地基準系として、人工衛星などを用いた観測によって明らかとなった地球の正確な形状と大きさに基づき、世界測地系が構築されています。

同じ緯度経度でも、北海道では「世界測地系」は「日本測地系」から南東に約４００ｍずれた位置を示します。
　　　日本測地系　　ＴＯＫＹＯ
　　　世界測地系　　ＷＧＳ８４　（１９８４年世界測地測量）

（参考）

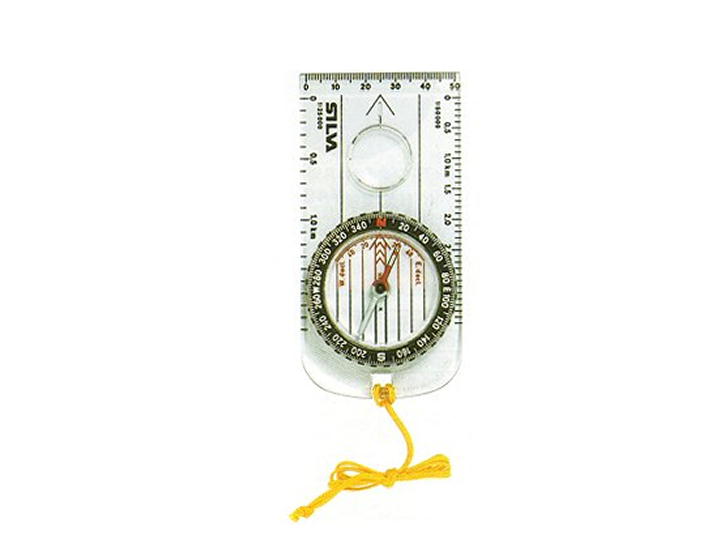

磁北と真北の違いについて
地球磁場の中心であるＳ極とＮ極の位置が北極点と南極点に一致していないため、磁石が示す北（Ｎ：磁北）は真北からずれています。　（注：地球の北極側はＳ極で、それで磁石の磁針Ｎ極が北を指します。）
北海道では磁北は真北より西に約９度偏った方角になります。これを西偏といいます。
真北を０（３６０）度として時計回りに見ると、北海道では磁石の示す北（磁北）は、約３５１度になります。

この西偏値は、北海道の中でも東西で少しずつ変わりますが、平均で西偏９度として問題はありません。
この西偏値は、国土地理院の地図にも印刷されています。
地図を作製後に、この西偏値に基づいた短い線を入れておくと、地図を真北に向けて置くのに便利です。
山旅倶楽部のオンライン地図を印刷出力する場合には、設定でこの西偏値の短い線の印刷が指定できます。


このページのＴＯＰへ

６　ＧＰＳを使って地形図上で位置を確定する方法

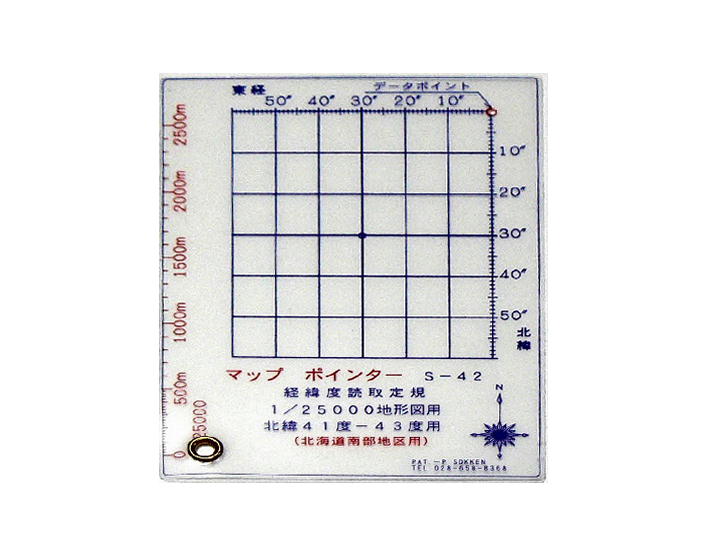

ＧＰＳ装置、地形図、マップポインターを使用します。
（１）　地図を平らな所に拡げます。
（２）　ＧＰＳ装置から緯度を読みとります。
（３）　マップポインターの縦の目盛（秒の値）を、緯度の分の線に合わせます。
（４）　ＧＰＳ装置から経度を読みとります。
（５）　マップポインターの横の目盛（秒の値）を、経度の分の線に合わせます。
（６）　データーポイントと表示された穴の位置が、地図上の現在位置になります。

写真の例で説明します。

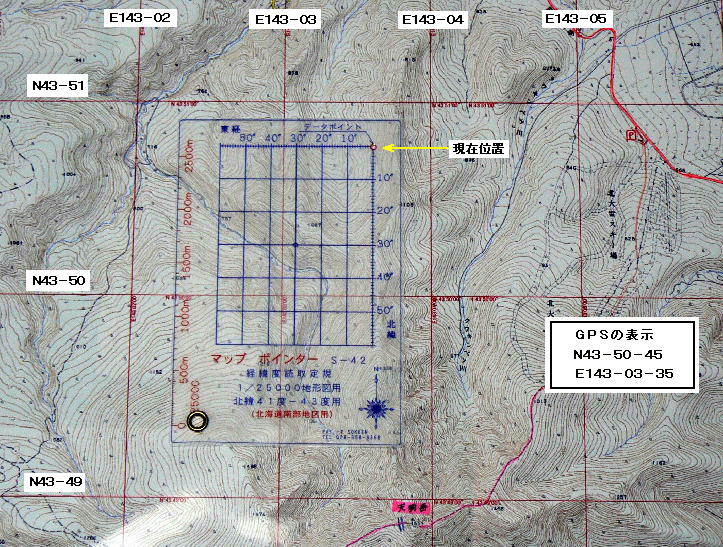

1/25000地形図上に、マップポインターを セットした状態。

　ＧＰＳの表示　　緯度　Ｎ　４３−５０−４５
　　　　　　　　　　　経度　Ｅ１４３−０３−３５

（１）マップポインターの緯度を合わせます。
　　　縦の目盛の４５（秒）を、地図のＮ４３−５０の線に合わせます。

（２）マップポインターの経度を合わせます。　
　　　横の目盛の３５（秒）を、地図のＥ１４３−０３の線に合わせます。

（３）データーポイントと表示された穴の位置が、地図上の現在位置になります。

（注意点）
上記の作業で位置を確定できたら、マップポインターを動かさないようにして、もう一度ＧＰＳの緯度経度の値を読んで、間違いの無いことを確かめてください。

地図上の登山道の位置は、正確な場合もあれば、ずれている場合もあります。
ずれの発生原因は、地図の製作時に最初から実際の位置からずれて記入する場合と、登山道の付け替えや崩落などで迂回している場合など、色々な原因が考えられます。

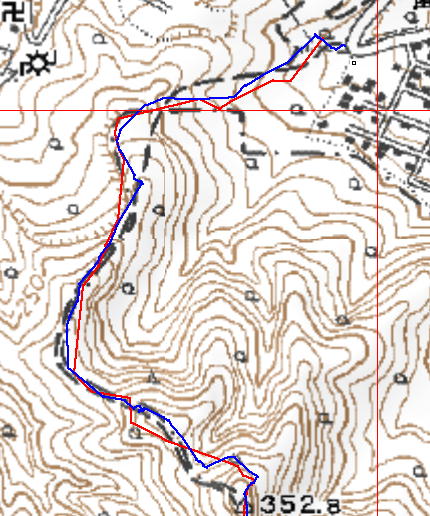

実際にＧＰＳの軌跡を1/25000地形図上に表示して見ると、結構ずれている箇所があります。
樹木の少ない地帯の地図では、登山道は比較的正確に描かれているようです。
しかし、樹木の多い地帯では、地図製作用の航空写真では実際の登山道の把握が難しく、誤差が生じ易いと云われています。
国土地理院も、最近は登山道の記入にはあまり積極的でないとも云われています。
正確な登山道を描くためには、現地調査が必要になりますが、そのためには人員機材を投入しなければなりません。
